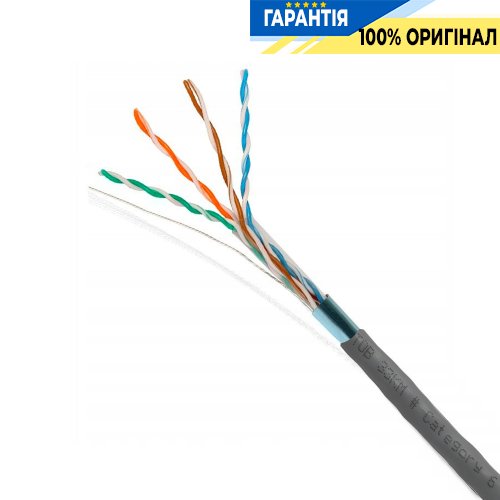

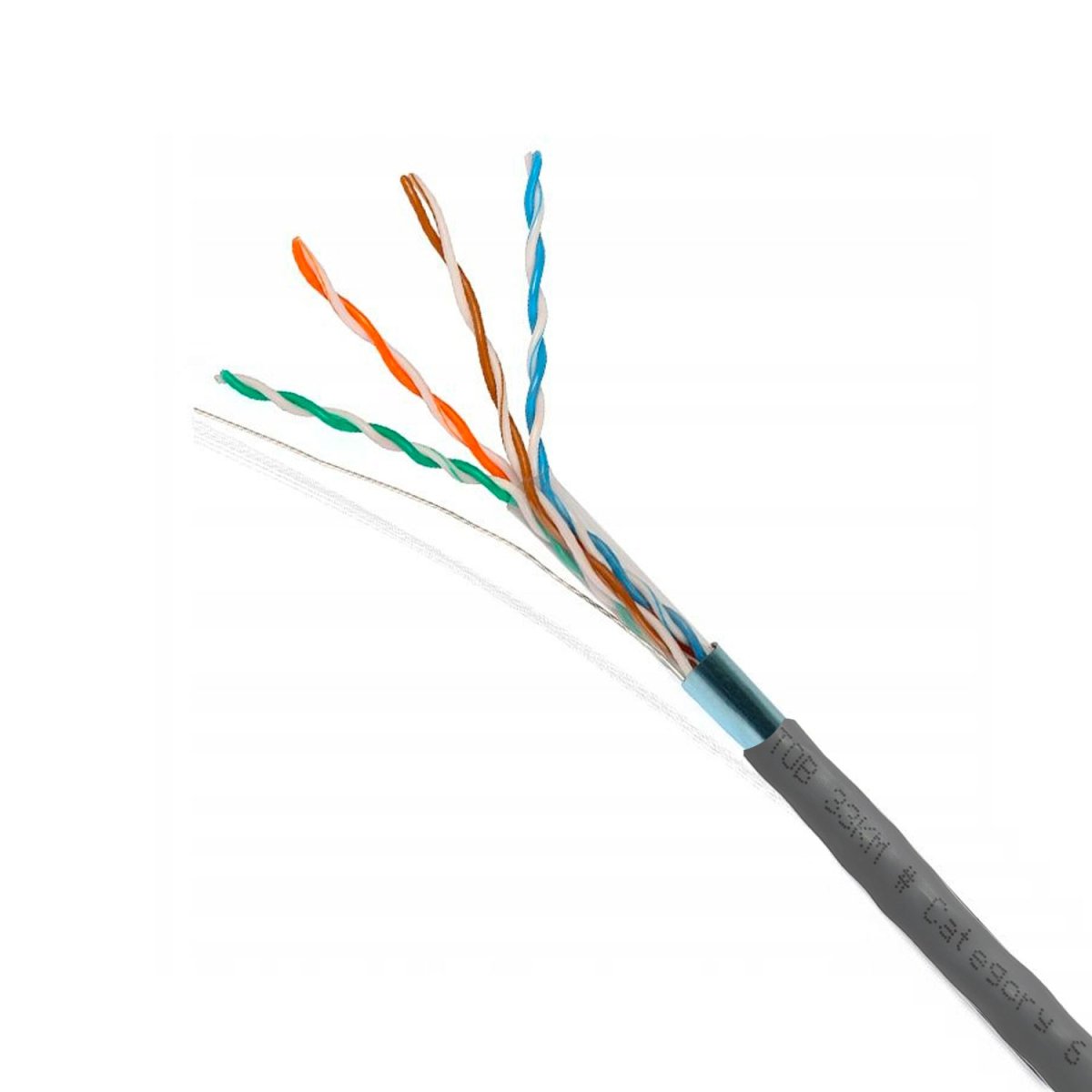

Кабель вита пара ЗЗКМ — Cat 6 F/UTP 4х2х23 AWG Data

Комп'ютерний кабель ЗЗКМ марки Category 6 F/UTP 4х2х23 AWG виробництва Запорізького Заводу Кольорових Металів призначений для структурованих кабельних мереж при одиночній прокладці всередині будівель, споруд, апаратури, при експлуатації на частотах до 250 МГц.

Кількість жил: 8 (Вита пара 4x2x23AWG).
Категорія: Cat 6
Екран: F/UTP (екранований).
Зовнішня оболонка: PVC (Полівінілхлоридний пластикат).
Колір: Сірий.

Діаметр, мм: 6,0
Вага міді, кг/км: 18
Вага кабелю, кг/км: 39
Пакування, м: 305

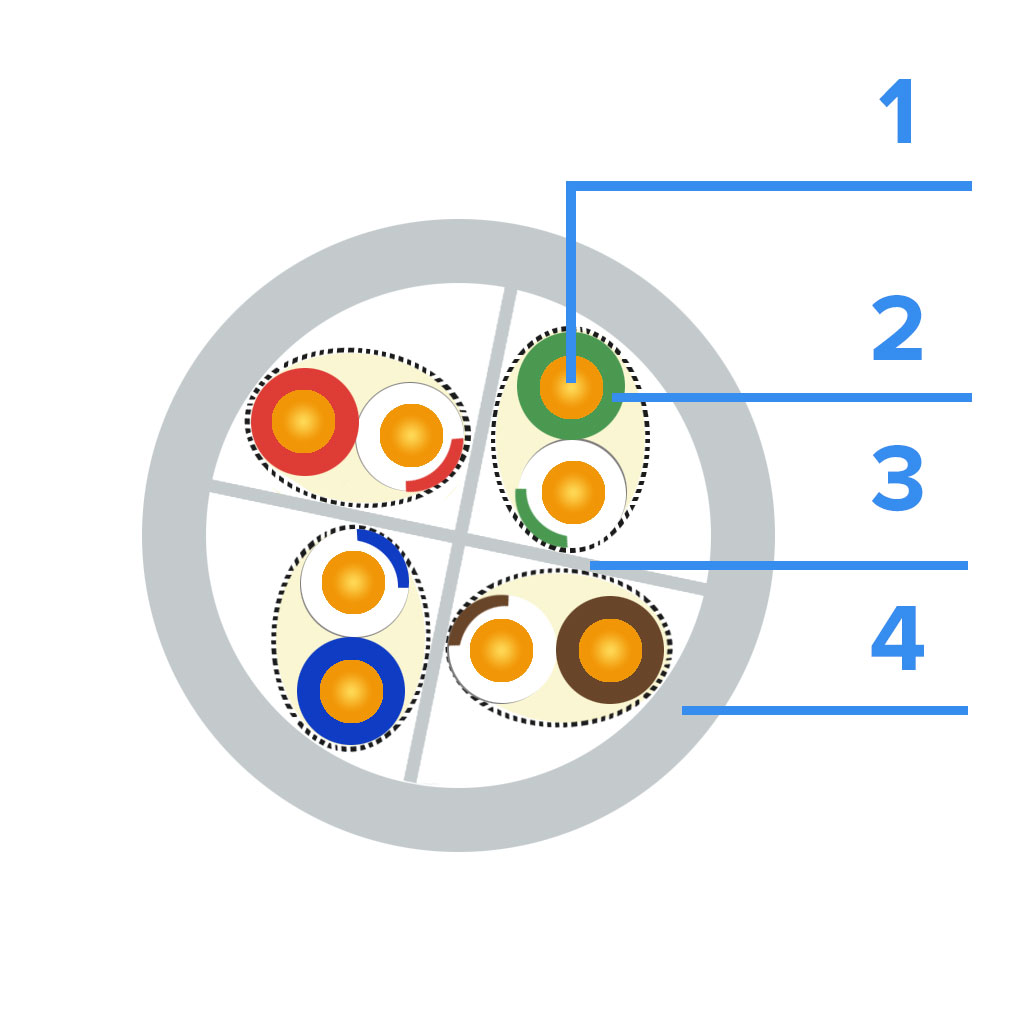

Конструкція кабелю

1. Токопровідна жила: мідний м'який дріт 23 AWG
2. Ізоляція: поліетилен HDPE, маркування кольорової ізоляції
3. Поперечний роздільник.
4. Екран: алюмополімерна стрічка. Під екраном прокладено мідний луджений контактний провід? 26 AWG.
5. Зовнішня оболонка: PVC - полівінілхлоридний пластикат RAL 7001 сірий, TM51 70 ° C

Експлуатаційні характеристики

Температура кабелю:

• При стаціонарній (нерухомій) прокладці: від -20° З до + 60° С
• Під час прокладання, монтажу та експлуатаційних вигинів: від 0° до + 50° С

Мінімальний радіус вигину:

• При стаціонарній (нерухомій) прокладці: 4 діаметри кабелю.
• Під час прокладання, монтажу та експлуатаційних вигинів: 8 діаметрів кабелю.

Технічні характеристики

• Розтягуючим зусиллям: макс. 100 Н
• Міцність на розчавлення: хв. 1000Н / 10см
• Опір провідника: макс. 85 Ω / км
• Дисбаланс опору: макс. 2%
• Опір ізоляції: хв. 5000 MΩ х м.
• Робоча ємність: ном. 50 пФ/м
• Ємнісна асиметрія пари заземлення: 1600 пФ/км
• Пропускна здатність струму: 67-69%
• Затримка розповсюдження сигналу: макс. 537 нс / 100 м
• Випробова напруга: 1000 В
• Робоча напруга: макс. 72 В

• Ethernet кабель категорії: CAT3, CAT5e, CAT6, CAT6e, CAT6a, CAT7 та CAT7a
