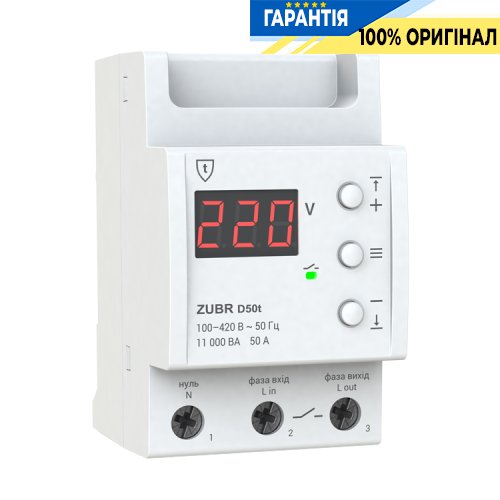

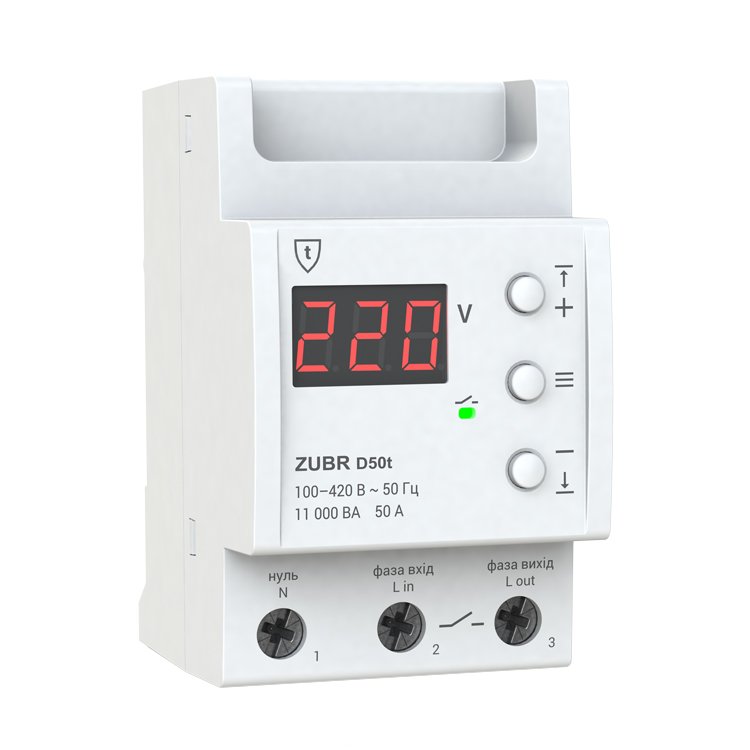

Реле напруги ZUBR D50t - 1-ф, 50А, з термозахистом

Опис та характеристики реле ZUBR D50T (термозахист)

Реле напруги ZUBR D50T призначені для захисту обладнання від надмірних коливань напруги в мережі.
Застосовується в однофазних мережах змінного струму (230 В).
При настанні аварійної ситуації реле відключає навантаження.
Тип реле: Поляризоване.
Номінальна напруга живлення: 100–420 В.

Основні параметри реле Зубр

• Тип монтажу: в щит на дин–рейку.
• Тип мережі: однофазна.
• З термозахистом.
• Діапазон регулювання вихідної напруги: 120–280 V.
• Номінальний струм: 50 Ампер (11000 Вт).

Особливості

• Затримка включення до стабілізації напруги.
• Запам'ятовування аварійного напруги в незалежній пам'яті.
• Корпус з негорючого полікарбонату.

Параметри налаштування реле Zubr

• Нижня межа напруги: 120–210 В
• Верхня межа напруги: 220–280 В
• Номінальна потужність навантаження: 11 000 ВА (50А)
• Тайм–аут навантаження при зниженні напруги: не більше 1,2 с
• Тайм–аут навантаження при перевищенні напруги: 0,04 с
• Номінальний струм навантаження: 50 А (макс. 60 А протягом 10 хв.)
• Час затримки включення навантаження: 3–600 сек.

Термозахист

Реле напруги Zubr D50T має вбудований захист від внутрішнього перегріву.
Якщо температура всередині корпусу перевищить 80 ° С відбудеться аварійне відключення навантаження.
На екрані 1 р / с буде висвітлюватися «oht» (перегрів).
В цей час натискання середньої кнопки виведе на екран температуру датчика термозахисту. Коли температура всередині корпусу опуститься нижче 60 ° С – реле напруги включить навантаження і відновить роботу.
При спрацьовуванні захисту більш 5 разів поспіль реле напруги заблокується до тих пір, поки температура всередині корпусу не знизиться до 60 ° С і не буде натиснута одна з кнопок для розблокування реле.
Напис «oht» при цьому блимати перестане.
При обриві або короткому замиканні датчика температури реле продовжує працювати в звичайному режимі, але кожні 4 сек. буде з'являєтися напис «Ert», що означає проблему з датчиком. У цьому випадку контроль за внутрішнім перегрівом здійснюватися не буде.

Налаштування реле ZUBR D50T

• Для переходу по меню використовуйте середню кнопку.
• Для зміни параметрів використовуйте кнопки «+» і «–». Перше натискання на кнопки викликає миготіння параметра, наступне – зміна.
• Через 5 секунд після останнього натискання кнопок відбувається повернення до індикації напруги мережі.

Підключення до мережі

Схема варіант 1

Спрощена внутрішня схема реле і схема підключення.

Схема варіант 2

Схема підключення реле напруги ZUBR D50T з автоматичним вимикачем і ПЗВ.

Схема варіант 3

Схема підключення реле напруги і модульного контактора з обмоткою 230V.

Схема варіант 4

Схема підключення реле напруги і контактора з обмоткою 380V.

Додаткові характеристики

• Споживання струму: не більше 86 мА
• Переріз дроту: не більше 16 мм?
• Маса: 0,21 кг ±10%
• Габаритні розміри (Ш х Д х Г): 53 х 85 х 70 мм
• Кількість комутацій під навантаженням, не менше: 100 000 циклів
• Кількість комутацій без навантаження, не менше: 1 000 000 циклів
• Ступінь захисту: IP20

Комплектація реле

1. Реле
2. Гарантійне свідоцтво
3. Гарантійний талон
4. Технічний паспорт
5. Інструкція
6. Пакувальна коробка
