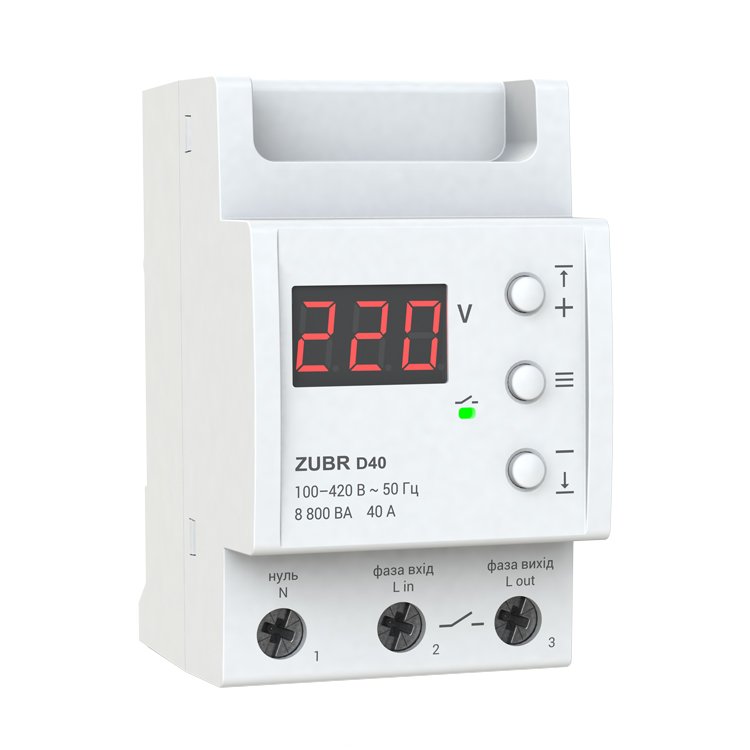

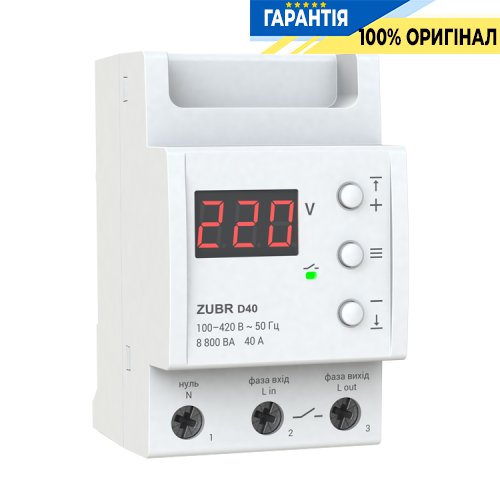

Реле напруги ZUBR D40 - 1-ф, 40А

Опис та характеристики реле ZUBR D40

Реле напруги ZUBR D40 призначені для захисту обладнання від надмірних коливань напруги в мережі.
Застосовується в однофазних мережах змінного струму (230 В).
При настанні аварійної ситуації реле відключає навантаження.
Тип реле: Поляризоване.
Номінальна напруга живлення: 100–420 В.

Основні параметри реле Зубр

• Тип монтажу: в щит на дин–рейку.
• Тип мережі: однофазна.
• Діапазон регулювання вихідної напруги: 120–280 V.
• Номінальний струм: 40 Ампер (8800 Вт).

Особливості

• Затримка включення до стабілізації напруги.
• Запам'ятовування аварійного напруги в незалежній пам'яті.
• Корпус з негорючого полікарбонату.

Параметри налаштування реле Zubr

• Нижня межа напруги: 120–210 В
• Верхня межа напруги: 220–280 В
• Номінальна потужність навантаження: 8 800 ВА (40А)
• Тайм–аут навантаження при зниженні напруги: не більше 1,2 с
• Тайм–аут навантаження при перевищенні напруги: 0,04 с
• Номінальний струм навантаження: 40 А (макс. 50 А протягом 10 хв.)
• Час затримки включення навантаження: 3–600 сек.

Налаштування реле ZUBR D40

• Для переходу по меню використовуйте середню кнопку.
• Для зміни параметрів використовуйте кнопки «+» і «–». Перше натискання на кнопки викликає миготіння параметра, наступне – зміна.
• Через 5 секунд після останнього натискання кнопок відбувається повернення до індикації напруги мережі.

Підключення до мережі

Схема варіант 1

Спрощена внутрішня схема реле і схема підключення.

Схема варіант 2

Схема підключення реле напруги ZUBR D40 з автоматичним вимикачем і ПЗВ.

Схема варіант 3

Схема підключення реле напруги і модульного контактора з обмоткою 230V.

Схема варіант 4

Схема підключення реле напруги і контактора з обмоткою 380V.

Додаткові характеристики

• Споживання струму: не більше 86 мА
• Переріз дроту: не більше 16 мм?
• Маса: 0,21 кг ±10%
• Габаритні розміри (Ш х Д х Г): 53 х 85 х 70 мм
• Кількість комутацій під навантаженням, не менше: 100 000 циклів
• Кількість комутацій без навантаження, не менше: 1 000 000 циклів
• Ступінь захисту: IP20

Комплектація реле

1. Реле
2. Гарантійне свідоцтво
3. Гарантійний талон
4. Технічний паспорт
5. Інструкція
6. Пакувальна коробка
