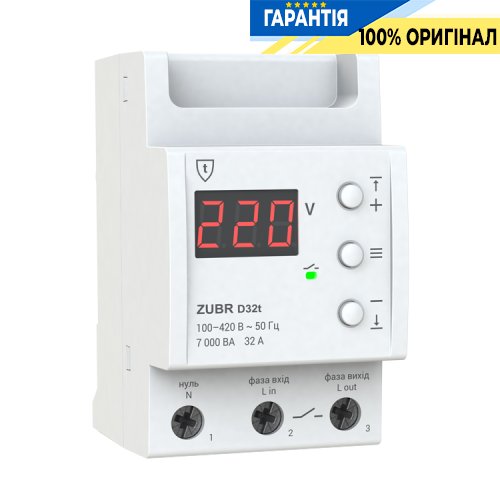

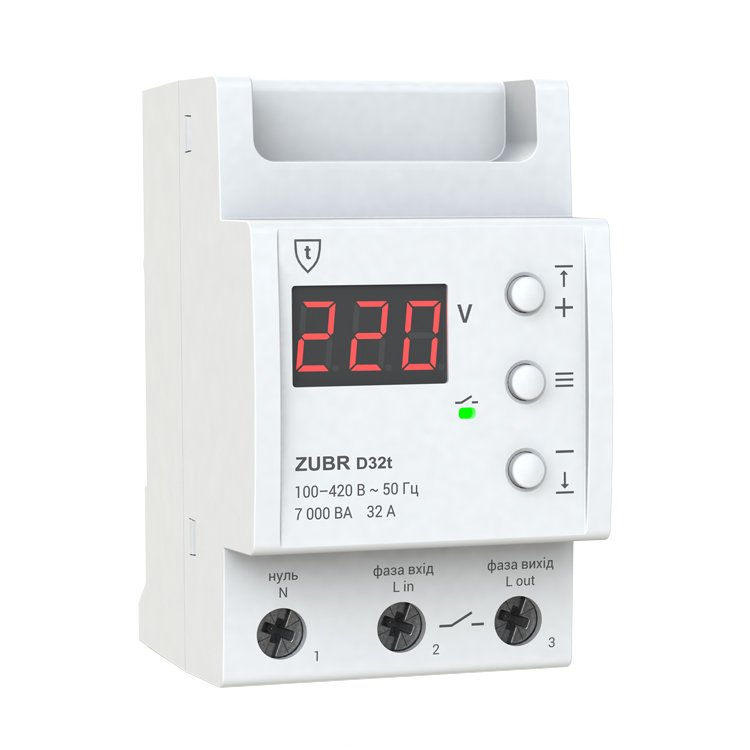

Реле напруги ZUBR D32t - 1-ф, 32А, з термозахистом

  • Реле напруги ZUBR D32t - 1-ф, 32А, з термозахистом
    • 8942
      1 196.00грн

    • Офіційний дистриб'ютор. Оптові продажі. Обмін/повернення.
      Співробітництво: Електрики, Дизайнери, Будівельні компанії...!

      Консультації. Підбір аналогів. Прорахунок специфікації.
      Важко вибрати електрику? Напишіть нам – допоможемо!

      Знижки! При замовленні від 1000 грн.
      Замовте на суму понад 1000 грн. і менеджер надасть знижку!

      Оплата. Зручним для Вас способом!
      При отриманні, переказ на картку, безготівка для фіз. та юр. осіб!

      Гарантія. 12 місяців від виробника.
      Надаємо гарантію від виробника на термін 12 місяців!

Опис та характеристики реле ZUBR D32T (термозахист)

Реле напруги ZUBR D32T призначені для захисту обладнання від надмірних коливань напруги в мережі.
Застосовується в однофазних мережах змінного струму (230 В).
При настанні аварійної ситуації реле відключає навантаження.
Тип реле: Електромагнітне.
Номінальна напруга живлення: 100–420 В.

Основні параметри реле Зубр

  • Тип монтажу: в щит на дин–рейку.
  • Тип мережі: однофазна.
  • З термозахистом.
  • Діапазон регулювання вихідної напруги: 120–280 V.
  • Номінальний струм: 32 Ампера (7000 Вт).

Особливості

  • Затримка включення до стабілізації напруги.
  • Запам'ятовування аварійного напруги в незалежній пам'яті.
  • Корпус з негорючого полікарбонату.

Параметри налаштування реле Zubr

  • Нижня межа напруги: 120–210 В
  • Верхня межа напруги: 220–280 В
  • Номінальна потужність навантаження: 7 000 ВА (32А)
  • Тайм–аут навантаження при зниженні напруги: не більше 1,2 с
  • Тайм–аут навантаження при перевищенні напруги: 0,01–0,03 с
  • Номінальний струм навантаження: 32 А (макс. 40 А протягом 10 хв.)
  • Час затримки включення навантаження: 3–600 сек.

Термозахист

Реле напруги Zubr D32T має вбудований захист від внутрішнього перегріву.
Якщо температура всередині корпусу перевищить 80 ° С відбудеться аварійне відключення навантаження.
На екрані 1 р / с буде висвітлюватися «oht» (перегрів).
В цей час натискання середньої кнопки виведе на екран температуру датчика термозахисту. Коли температура всередині корпусу опуститься нижче 60 ° С – реле напруги включить навантаження і відновить роботу.
При спрацьовуванні захисту більш 5 разів поспіль реле напруги заблокується до тих пір, поки температура всередині корпусу не знизиться до 60 ° С і не буде натиснута одна з кнопок для розблокування реле.
Напис «oht» при цьому блимати перестане.
При обриві або короткому замиканні датчика температури реле продовжує працювати в звичайному режимі, але кожні 4 сек. буде з'являєтися напис «Ert», що означає проблему з датчиком. У цьому випадку контроль за внутрішнім перегрівом здійснюватися не буде.

Налаштування реле ZUBR D32T

  • Для переходу по меню використовуйте середню кнопку.
  • Для зміни параметрів використовуйте кнопки «+» і «–». Перше натискання на кнопки викликає миготіння параметра, наступне – зміна.
  • Через 5 секунд після останнього натискання кнопок відбувається повернення до індикації напруги мережі.

Як налаштувати реле напруги ЗУБР D32Т

Підключення до мережі

Схема варіант 1

Спрощена внутрішня схема реле і схема підключення.

p>Як підключити реле напруги ZUBR D32T

Схема варіант 2

Схема підключення реле напруги ZUBR D32T з автоматичним вимикачем і ПЗВ.

Як підключити реле контролю напруги ZUBR D32T

Схема варіант 3

Схема підключення реле напруги і модульного контактора з обмоткою 230V.

Як підключити реле ZUBR D32T

Схема варіант 4

Схема підключення реле напруги і контактора з обмоткою 380V.

Як підключити реле напруги ZUBR D32T з контактором

Додаткові характеристики

  • Споживання струму: не більше 86 мА
  • Переріз дроту: не більше 16 мм?
  • Маса: 0,21 кг ±10%
  • Габаритні розміри (Ш х Д х Г): 53 х 85 х 70 мм
  • Кількість комутацій під навантаженням, не менше: 100 000 циклів
  • Кількість комутацій без навантаження, не менше: 1 000 000 циклів
  • Ступінь захисту: IP20

Комплектація реле

  1. Реле
  2. Гарантійне свідоцтво
  3. Гарантійний талон
  4. Технічний паспорт
  5. Інструкція
  6. Пакувальна коробка
  • Пропозиція: Standart
  • Особливості: Термозахист
  • Призначення: Побутове
  • Тип товару: Реле
  • Номінальний струм, А: 32
  • Мережа: 1 фаза
  • Номінальний струм комутації: 32 А
  • Основні функції реле: Контроль напруги
  • Місце встановлення: У електрощиток
  • Номінальна напруга, V: 220, 420
  • Контакт: 1НО
  • Верхня межа відключення (Umах): 280
  • Нижня межа відключення (Umin), V: 120
  • Сертифікати: Сертифікація CE – європейська відповідність.
