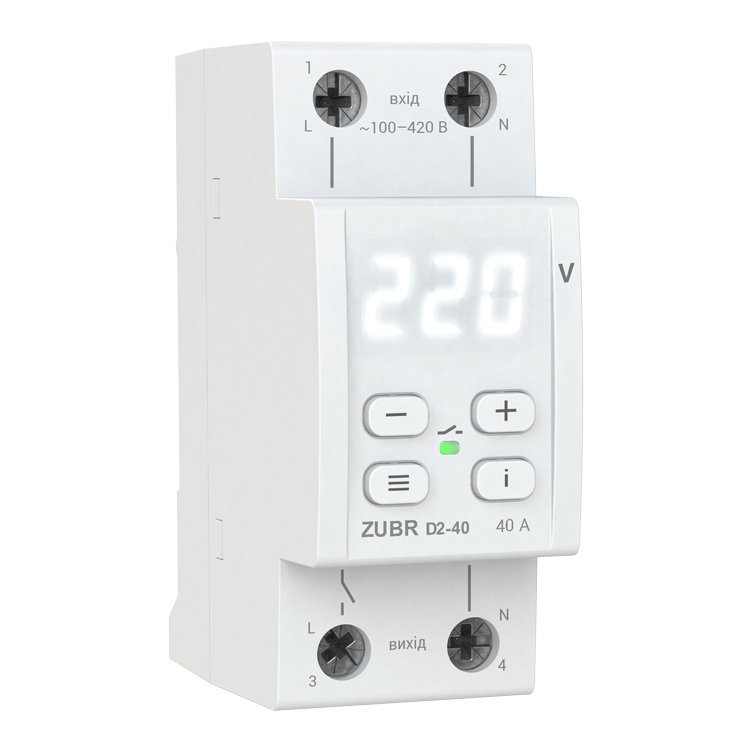

Опис реле напруги D2-40
Однофазное реле напруги в компактному корпусі з термозахистом
Реле напруги ZUBR D2 призначені для захисту обладнання від надмірних коливань напруги. При настанні аварійної ситуації пристрій відключає навантаження. Реле застосовуються в однофазних мережах змінного струму (230 В). Додатково оснащено термозахистом.
— Термозахист і корпус з негорючого полікарбонату;
— Точне вимірювання напруги завдяки алгоритму True RMS;
— Професійна модель затримки часу вимикання;
— Два типи часу затримки включення навантаження після аварійного спрацювання;
— Журнал аварійних ситуацій (запам'ятовує до 100 значень);
— Розшифровка абревіатур назв пунктів меню;
Технічні характеристики реле ZUBR D2
— Струм, А: 40
— Спосіб монтажу: На DIN-рейку
— Кількість фаз: 1 ф. (230 Вольт)
— Термозахист: Є
— TrueRMS: Є
— Проф. затримка відключення: Є
— Нижня межа напруги: 120-210 В
— Верхня межа напруги: 220-280 В
— Номінальна потужність навантаження: 8 800 ВА
— Час відключення навантаження при зниженні напруги: 0,1-10,0 з (> 120 В), не більше 0,04 с (<120В)
— Час відключення навантаження при перевищенні напруги: не більше 0,04 с
— Номінальний струм навантаження: 40 А (макс. 50 А протягом 10 хв.)
— Час затримки включення навантаження: 3-600 з
— Тип реле: Поляризоване
— Напруга живлення: 100-420 В
— Споживання струму: не більше 2,8 мА
— Перетин дроту: не більше 16 мм²
— Маса: 0,17 кг
— Габаритні розміри (Ш х В х Г): 36 х 85 х 66 мм
— Кількість комбінацій під навантаженням, не менше: 10 000 циклів
— Кількість комбінацій без навантаження, не менше: 500 000 циклів
— Ступінь захисту по ГОСТ 14254: IP20
— Комплектація: реле, гарантійне свідоцтво, гарантійний талон, технічний паспорт, інструкція, пакувальна коробка
Управління
Висока точність вимірювання TrueRMS
ZUBR D2 з високою точністю вимірює напругу і вимикає навантаження до того, як стрибок напруги негативно вплине на підключені електроприлади. Принцип дії TrueRMS - алгоритм знижує вплив мережевих перешкод на точність вимірювання напруги, коли форма напруги відрізняється від синусоїди.
Професійна модель виключення навантаження
Ви можете активувати професійну модель затримки часу виключення. Вона дозволяє не відключати обладнання при безпечних за величиною і тривалості відхиленнях напруги.
Підвищена безпека завдяки термозахисту
Реле напруги ZUBR D2 оснащені захистом від перегріву. Вона активується, якщо температура всередині корпусу досягне 80 ° С.
Затримка включення навантаження
У пристрої є 2 типу включення затримки навантаження:
— коли відлік часу до подачі навантаження відлічується з моменту стабілізації напруги;
— коли відлік починається з моменту відключення реле.
Час затримки можна встановити від 3 до 600 с, в залежності від типу підключеного обладнання. Для чутливого до частих відключень напруги обладнання (наприклад, для холодильників і кондиціонерів) час затримки рекомендується встановлювати на 120-180 сек.
Журнал аварійних спрацьовувань
Журнал здатний зберігати в незалежній пам'яті 100 останніх аварійних спрацьовувань (наприклад, напруга при відключенні реле або спрацьовування термозахисту).
Зручність в управлінні
У ZUBR D2 дуже зручне стандартизоване підключення вхід-вихід, відсутня необхідність використання нульової клеми при підключенні. Налаштування роботи пристрою здійснюється за допомогою всього лише трьох кнопок. Четверная кнопка "i" дає змогу відтворювати журналу аварійних спрацьовувань і розшифровки абревіатур пунктів меню. Цифровий екран постійно відображає значення напруги, а також виводить системну інформацію. Доступна можливість настройки яскравості екрану і індикатора в режимі очікування.
Проста установка
Реле напруги ZUBR D2 дуже компактний, займає 2 стандартних модуля в розподільному щиті. Його монтаж відбувається в розподільний щиток на стандартну DIN-рейку шириною 35 мм. Якщо в приміщенні підвищена вологість або існує ймовірність потрапляння води на пристрій, тоді щиток повинен відповідати класу захисту IP55 (згідно ГОСТ 14254).
