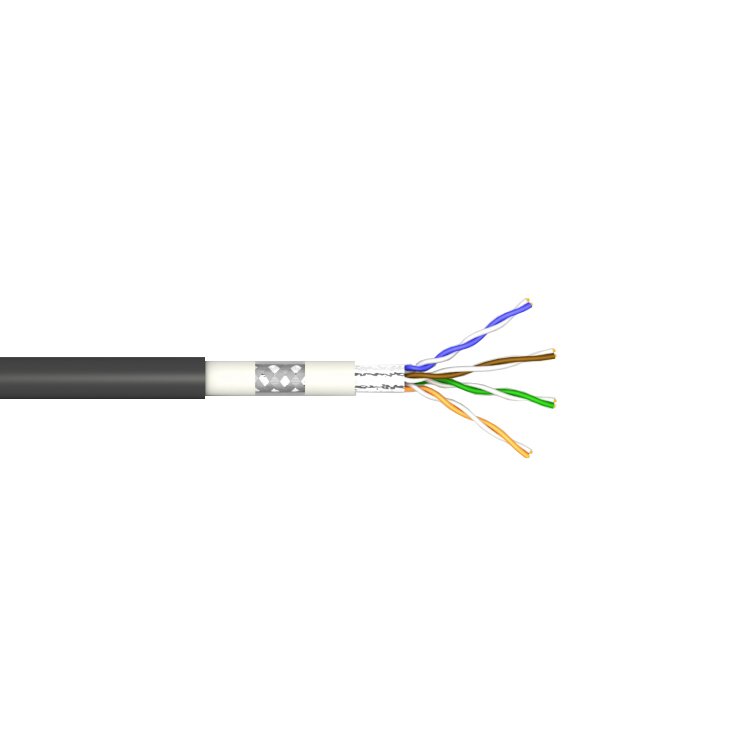

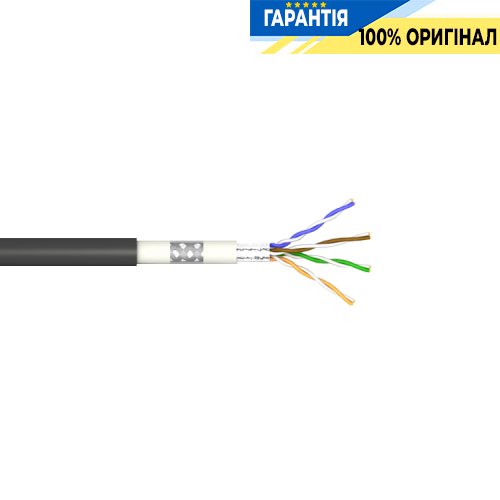

Комп'ютерний кабель Одескабель — КППЭО-ВП (100) 4х2х0,51 (SF/UTP-cat.5E)

Комп'ютерний кабель Одескабель мережевий з можливістю прокладання поза приміщеннями.
– Виробник: «Одескабель».
– Призначення: кабель для зовнішньої прокладки.
– Матеріал провідника: мідь.
– Кількість жил: 8.
– Кількість пар: 4 (кручені пари).
– Діаметр провідника: 0.51 мм.
– Екран: SF/UTP.
– Категорія: 5Е
– Колір: Чорний.

Опис кабелю КППЕО-ВП (100) 4*2*0,51 (SF/UTP-cat.5E) Одескабель

Застосування кабелю

• PBX, V.11, X.21, ISDN, Ethernet (10Base-T), ATM-25/52/155 Мбіт/с, 100VG-AnyLAN, Fast Ethernet (100BASE-TX), Token Ring 16/100 Мбіт/с, Gigabit Ethernet (1000BASE-T), Firewire 100 Мбіт/с

Конструкція кабелю

1. Токопровідна жила: мідний м'який дріт. Діаметр: 0,51 мм (24 AWG).
2. Ізоляція: поліетилен Діаметр провідника: 1,09 мм Пара: 2 скручені разом провідника. Колірна ідентифікація жил: пара 1: біло-синя / синя пара 2: біло-жовтогаряча / помаранчева пара 3: біло-зелена / зелена пара 4: біло-коричнева / коричнева Сердечник: 4 пари скручені разом.
3. Загальний екран: алюмополімерна стрічка (металом назовні) та обплетення з мідних луджених дротів Щільність обплетення: не менше 50%.
4. Зовнішня оболонка: світлостабілізований поліетилен (ПЕ). Колір оболонки: чорний. Максимальний діаметр кабелю: 8,2 мм.

Умови прокладання та експлуатації

• Для зовнішньої прокладки по стінах будівель. Експлуатація в умовах високих електромагнітних впливів за частот до 100 МГц.

Механічні характеристики кабелю

Температурний діапазон:

• Під час монтажу -15 °C ... +60 °C
• Після монтажу -50 °C ... +60 °C

Радіус вигину:

• Під час монтажу не менше 10 x діаметрів кабелю.
• Після монтажу не менше 4 x діаметрів кабелю.

Електричні характеристики при 20°C

• Зусилля, що розтягує, не більше 85 Н.
• Опір постійному струму не більше 96 Ом/км.
• Опір ізоляції не менше 5 ГОм/км.
• Робоча ємність не більше 56 пФ/м.
• Швидкість розповсюдження сигналу не менше 0,68 с.
• Затримка поширення сигналу трохи більше 534+36/кв. кор. f нс/100 м.
• Зміщення затримки на частоті: 100 МГц не більше 45 нс/100 м.
• Хвильовий опір в діапазоні частот: 1-100 МГц 100±10 Ом.
• Загасання по екрану в діапазоні частот: 30-100 МГц до 60 дБ.
• Випробова напруга між жилами, жилами та екраном (пост. струм, 2 с) 2,5 кВ.
• Робоча напруга (пост. струм) 72 В.

• Характеристики та екранування кабелю: «UTP», «FTP» або «STP»
