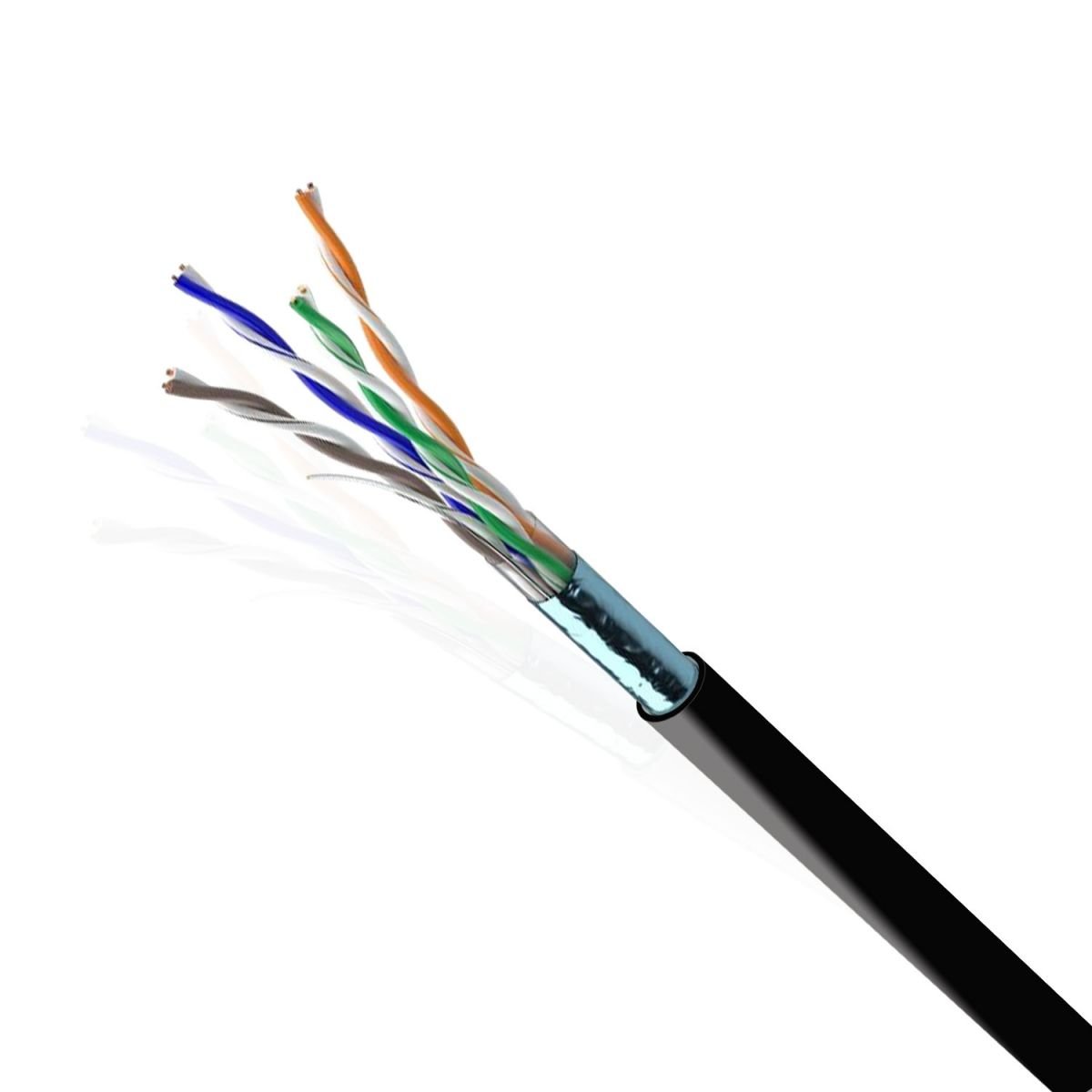

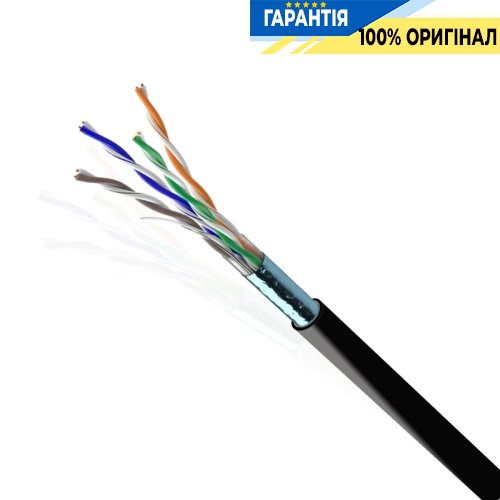

Кабель вита пара ЗЗКМ — Cat 5e F/UTP 4x2x24AWG PE

Комп'ютерний кабель ЗЗКМ марки Cat 5e F/UTP 4x2x24AWG PE виробництва ЗЗКМ призначений для структурованих кабельних мереж для зовнішньої прокладки по стінах будівель, споруд, у шахтах та колекторах при експлуатації на частотах до 100 МГц в умовах підвищених електромагнітних впливів. > Кабель кручена пара ЗЗКМ марки (Cat 5e F/UTP 4x2x24AWG PE) – багатожильний і симетричний парної скрутки і використовується для цифрового зв'язку.

Кількість жил: 8 (Вита пара 4x2x24AWG).
Категорія: Cat 5e
Екран: F/UTP – алюмополімерна стрічка. Під екраном прокладено мідний луджений контактний провід? 26 AWG.
Зовнішня оболонка: PE - світлостабілізований поліетилен.
Колір: Чорний.

Діаметр, мм: 6,0
Вага міді, кг/км: 16
Вага кабелю, кг/км: 35
Упаковка, м: 305

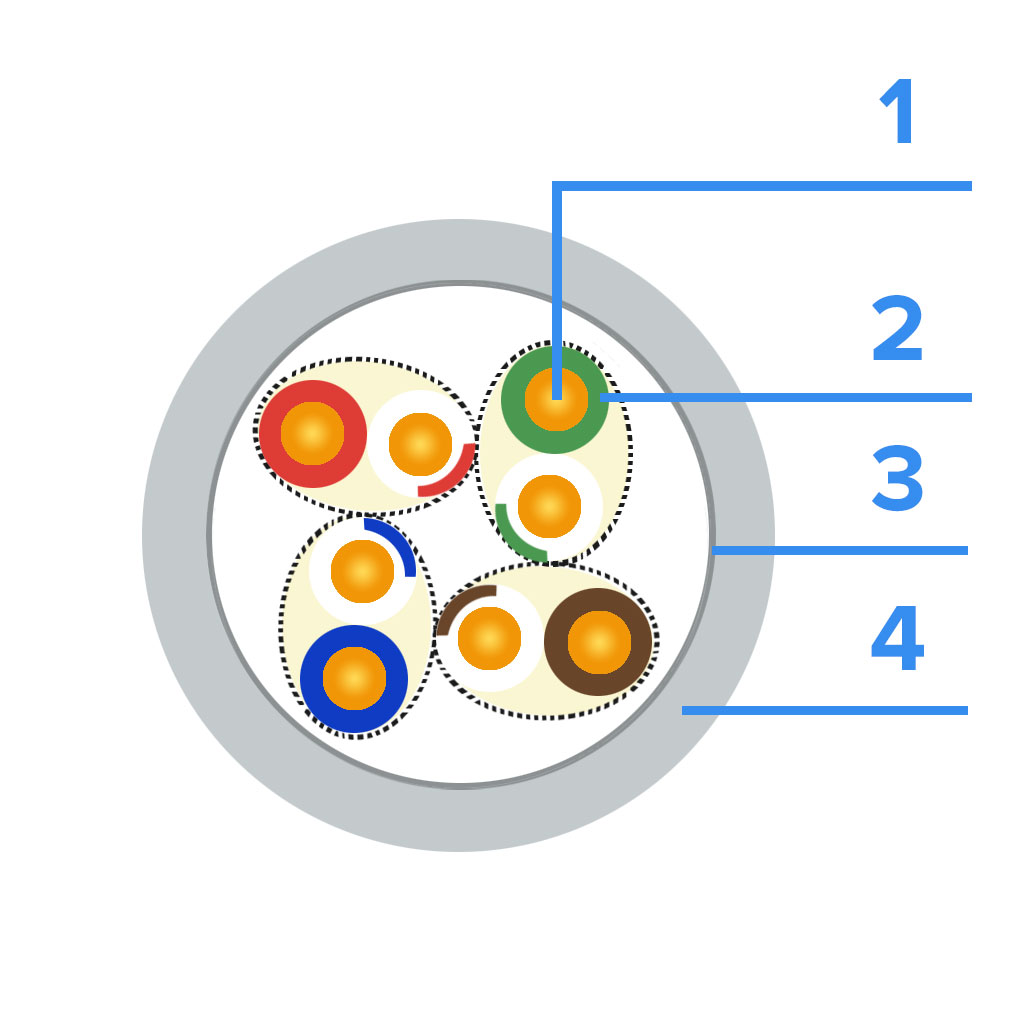

Конструкція кабелю

1. Токопровідна жила: мідний м'який дріт 24 AWG
2. Ізоляція: поліетилен HDPE, маркування кольорової ізоляції.
3. Екран: алюмополімерна стрічка. Під екраном прокладено мідний луджений контактний провід? 26 AWG.
4. Зовнішня оболонка: PE – світлостабілізований поліетилен RAL 9011 чорний, 80°C

Експлуатаційні характеристики

Температура експлуатації кабелю ЗЗКМ:

• При стаціонарній (нерухомій) прокладці: від -20° З до + 60° С
• Під час прокладання, монтажу та експлуатаційних вигинів: від 0° до + 50° С

Мінімальний радіус вигину кабелю:

• При стаціонарній (нерухомій) прокладці: 4 діаметри кабелю.
• Під час прокладання, монтажу та експлуатаційних вигинів: 8 діаметрів кабелю.

Технічні параметри

• Розтягуючим зусиллям: макс. 90 Н
• Міцність на розчавлення: хв. 1000Н / 10см
• Опір провідника: макс. 95 Ω / км
• Дисбаланс опору: макс. 2%
• Опір ізоляції: хв. 5000 MΩ х м.
• Робоча ємність: ном. 50 пФ/м
• Ємнісна асиметрія пари заземлення: 1600 пФ/км
• Пропускна здатність струму: 67-69%
• Затримка розповсюдження сигналу: макс. 537 нс / 100 м
• Випробова напруга: 1000 В
• Робоча напруга: макс. 72 В

• Ethernet кабель категорії: CAT3, CAT5e, CAT6, CAT6e, CAT6a, CAT7 та CAT7a
