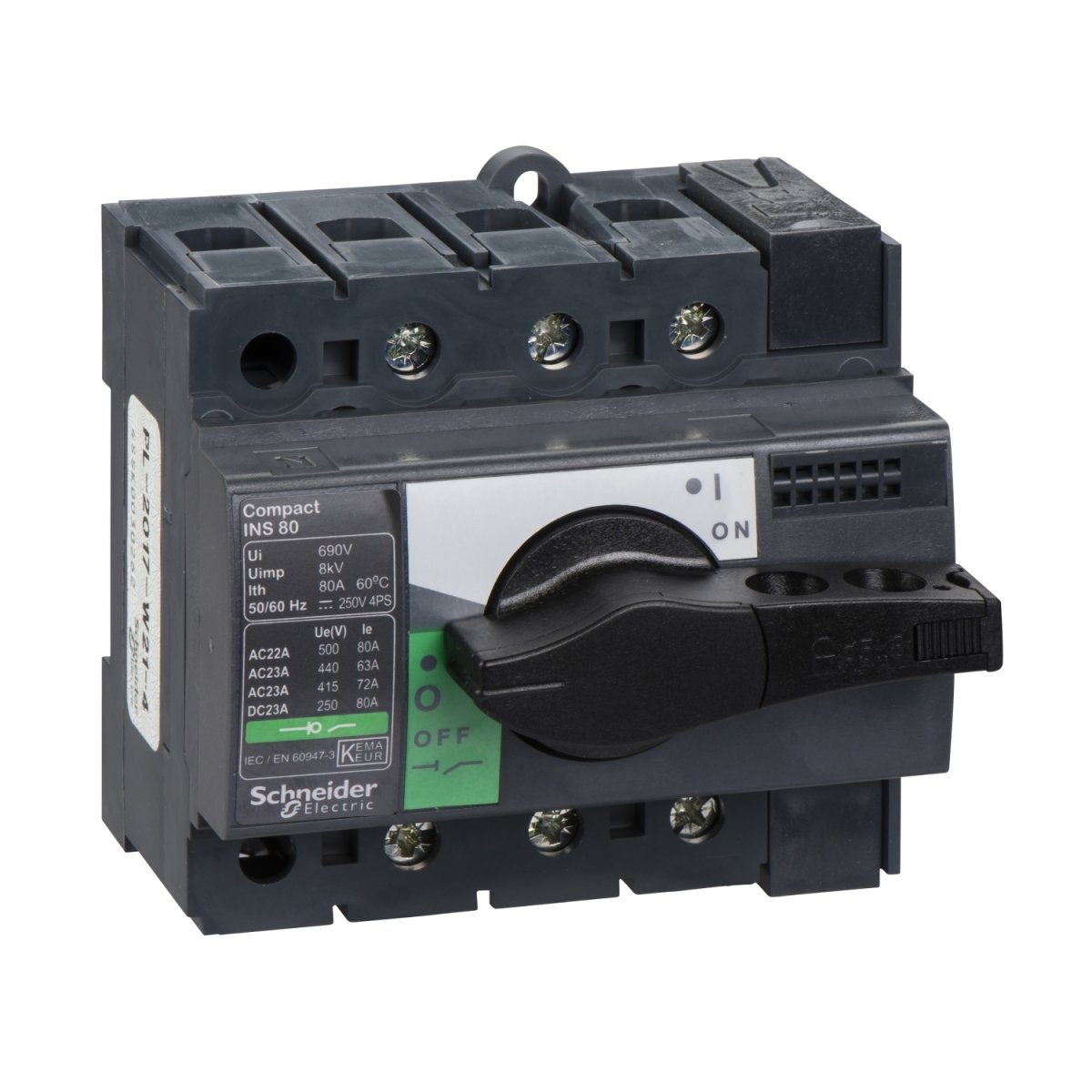

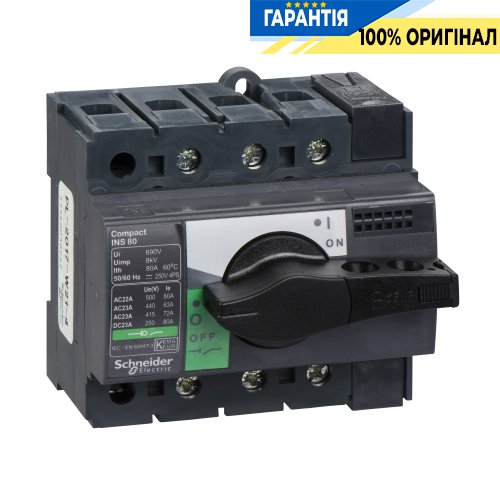

Вимикач-роз'єднувач Schneider Electric INS80, 3P, 80А 28904

Опис та технічні параметри вимикача-роз'єднувача Schneider Electric INS80, 3P, 80А

Технічні параметри:

– Найменування вимикача-роз'єднувача: Interpact INS80
– Опис полюсів: 3P
– Тип мережі: Пер. ток / Пост. ток
– Частота мережі: 50/60 Hz
– Номінальний робочий струм:
40 A AC-23A пров. ток 50/60 Hz 500 V
63 A AC-23A пров. ток 50/60 Hz 440/480 V
63 A AC-23A пров. ток 50/60 Hz 480 V NEMA
72 A AC-23A пров. ток 50/60 Hz 380/415 V
80 A AC-22A пров. ток 50/60 Hz 220/240 V
80 A AC-23A пров. ток 50/60 Hz 220/240 V
80 A AC-22A пров. ток 50/60 Hz 380/415 V
80 A AC-22A пров. ток 50/60 Hz 440/480 V
80 A AC-22A пров. ток 50/60 Hz 500 V
80 A DC-22A пост. ток 125 V 2 полюса послідовно
80 A DC-23A пост. ток 125 V 2 полюса послідовно
80 A AC-22A пров. ток 50/60 Hz 480 V NEMA
– Номінальна напруга ізоляції: 690 V пер. ток 50/60 Hz
– Номінальний витримується імпульсна напруга: 8 кВт
– Умовний тепловий струм на відкритому повітрі: 80 A 60 ° C
– Номінальна найбільша включає здатність (на к.з.)
15 kA автономний вимикач-роз'єднувач: 500 V пер. ток 50/60 Hz
75 kA з вищим автоматичним вимикачем для захисту: 500 V пер. ток 50/60 Hz
– Номінальна робоча напруга:
125 V пост. ток
500 V пер. ток 50/60 Hz
– Придатність до ізоляції: Так
– Індикатор положення контакту: Так
– Відомий розрив: Немає
– Ступінь забруднення: 3

Додаткова інформація

– Тип управління: Поворотна рукоятка
– Режим монтажу: Фіксований
– Монтажна опора: DIN рейка / Плата
– Приєднання зверху: Передній
– З'єднання з нижньої сторони: Передній
– Перетин кабелю: 1,5 ... 50 мм ²
– Макс. потужність:
15 kW AC-23 230 V NEMA пров. ток 50/60 Hz
22 kW AC-23 220/240 V пер. ток 50/60 Hz
22 kW AC-23 500/525 V пер. ток 50/60 Hz
30 kW AC-23 480 V NEMA пров. ток 50/60 Hz
37 kW AC-23 380/415 V пер. ток 50/60 Hz
37 kW AC-23 440 V пер. ток 50/60 Hz
– Стандартне застосування: Безперебійне
– Повторно-короткочасний режим, клас: Клас 120-60%
– Розміри шафи для Ithe: 190 мм x 115 мм x 55 мм
– Номінальний короткочасно витримує струм:
0,067 kA 20 s IEC 60947-3
1,73 kA 3 s IEC 60947-3
3 kA 1 s IEC 60947-3
5,5 kA 30 s IEC 60947-3
– Механічна зносостійкість: 20000 циклів
– Електрична стійкість:
1500 циклів 220/240 V пер. ток 50/60 Hz AC-22A
1500 циклів 220/240 V пер. ток 50/60 Hz AC-23A
1500 циклів 380/415 V пер. ток 50/60 Hz AC-22A
1500 циклів 380/415 V пер. ток 50/60 Hz AC-23A
1500 циклів 440 V пер. ток 50/60 Hz AC-22A
1500 циклів 440 V пер. ток 50/60 Hz AC-23A
1500 циклів 500 V пер. ток 50/60 Hz AC-22A
1500 циклів 500 V пер. ток 50/60 Hz AC-23A
1500 циклів 125 V 2 полюса послідовно пост. ток DC-22A
1500 циклів 125 V 2 полюса послідовно пост. ток DC-23A
– Крок з'єднання: 18 мм
– Висота: 85 мм
– Ширина: 90 мм
– Глибина: 62,5 мм
– Маса продукту: 0,5 кг

Довкілля:

– Стандарти IEC 60947-1 / IEC 60947-3
– Сертифікати продуктів: CCC / KEMA-KEUR
– Ступінь захисту IP від пилу та вологи: IP IP40 IEC 60529
– Клас IK захисту: IK07 EN 50102
– Температура навколишнього повітря для експлуатації: -25 ... 70 ° C
– Температура навколишнього повітря для зберігання: -50 ... 85 ° C
