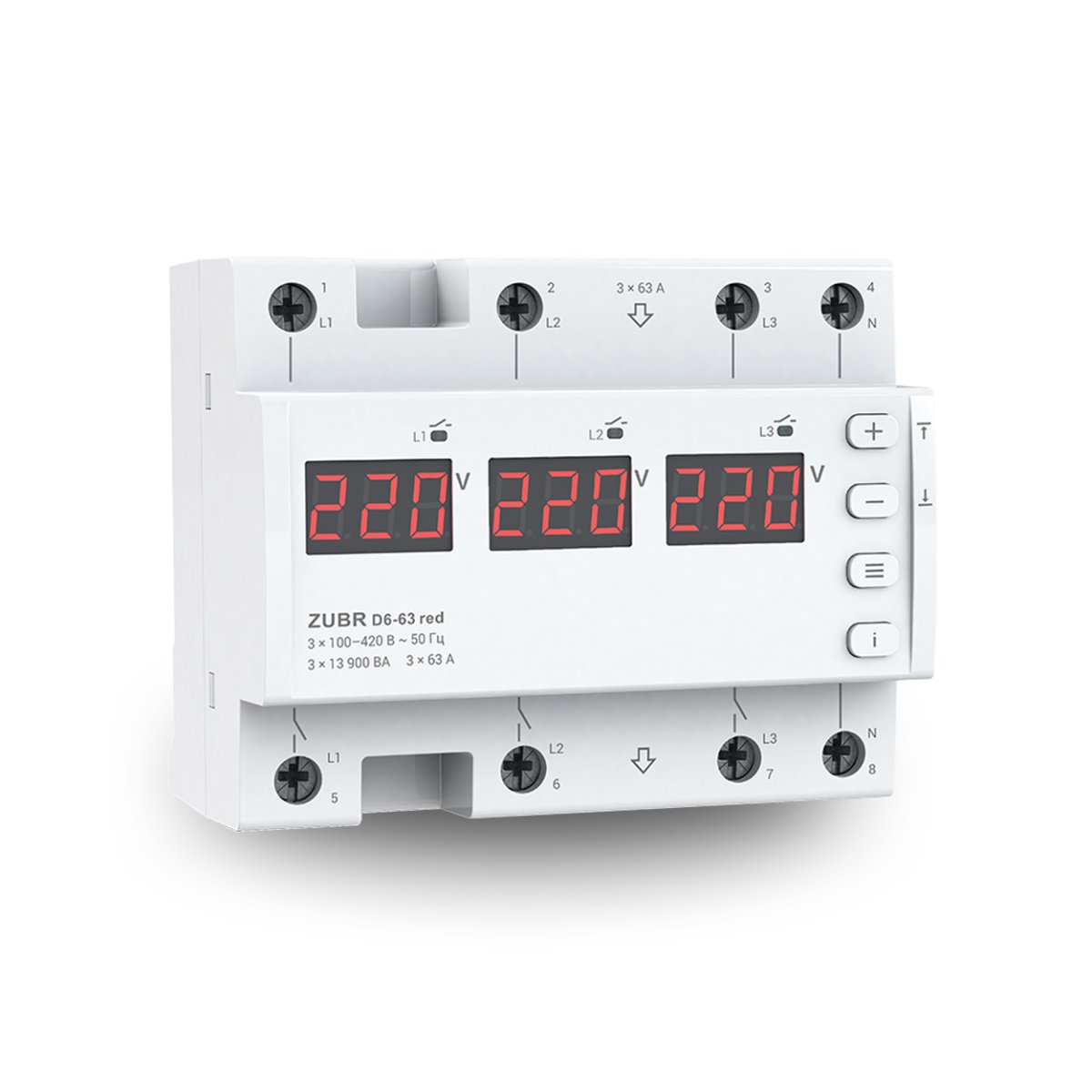

Реле напряжения ZUBR D6-63 red - 3-фазное

Описание и характеристики реле напряжения ZUBR D6-63 red

Реле защиты напряжения ZUBR D6-63 red имеет 2 режима работы. Может работать как три однофазных реле в одном корпусе с независимыми настройками и как трехфазное реле.
Коммутация осуществляется внутренними силовыми реле, соответственно, дополнительный контактор, как в модели ZUBR 3F, не нужен.
Компактные размеры реле напряжения ZUBR D6-63 red (занимает всего 6 модульных мест) позволяют считать его самым компактным среди аналогичных по параметрам и функциям моделей.

Параметры реле Zubr

• Номинальный ток: 3х63 А
• Способ монтажа: реле напряжения устанавливается на стандартную DIN-рейку (в щиток).
• Количество фаз: 3 ф. (230/380 Вольт), 1 ф. (230 Вольт)
• Тепловая защита: Есть
• TrueRMS: Есть
• Проф. задержка отключения: Есть
• Нижний предел напряжения: 1 20-210V~
• Верхний предел напряжения: 220-280V~
• Номинальная мощность нагрузки: 3 x 13 900 ВА

Два режима работы

Реле напряжения ZUBR D6 red предназначено для защиты бытового и промышленного электрооборудования (в т.ч. трехфазных электродвигателей) и может работать в режимах: однофазной или трехфазной нагрузки.

В режиме однофазной нагрузки реле защищает от критических скачков напряжения в сети и в случае аварии на одной из фаз, будет выключена только аварийная фаза. В таком режиме ZUBR D6 red можно использовать вместо трех однофазных реле!

В режиме трехфазной нагрузки реле защищает от критических скачков напряжения в сети, асимметрии, обрыва фаз (функцию можно выключить), контролирует порядок чередования фаз (функцию можно выключить) и в случае аварии на одной из фаз, будут выключены все фазы. В таком режиме реле защиты ZUBR D6 red можно использовать вместо трехфазного реле с контактором!

Во время работы реле измеряет и отображает действующее значение напряжения на каждой из фаз. Все настройки и значения аварийных отключений сохраняются в энергонезависимой памяти.

Преимущество 3-фазного реле напряжения ZUBR D6 red

Выгодное решение и 6 модулей в щите ZUBR D6 red финансово выгоднее, чем три однофазных реле напряжения. К тому же оно компактное и занимает 6 стандартных модулей в распределительном щите. Его монтаж происходит в распределительный щиток на стандартную DIN-рейку шириной 35 мм. Если в помещении повышенная влажность или существует вероятность попадания воды на устройство, тогда щиток должен отвечать классу защиты IP55 (согласно ГОСТ 14254).

Точность измерения и профессиональная модель выключения нагрузки.
Контроллер напряжения ZUBR D6 red использует метод измерения напряжения в сети — True RMS. Он значительно снижает влияние сетевых помех на точность измерения напряжения, когда форма напряжения отличается от синусоиды.

ВАЖНО! Если вы сверяете показания реле с вашим измерительным прибором, проверьте, чтобы принцип измерения вашего прибора тоже был True RMS. Иначе показания реле и вашего измерительного прибора могут отличаться. Если вы все же больше доверяете своему измеряемому прибору, то показания реле можно откорректировать поправкой в показаниях напряжения на экране реле ±20 В.

Вы можете задействовать профессиональную модель задержки времени выключения. Она позволяет не отключать оборудование при безопасных по величине и длительности отклонениях напряжения.

Безопасность и комфорт в пользовании

• Реле напряжения ZUBR D6 red оснащены защитой от перегрева. Она активируется, если температура внутри корпуса превысит 70 °С.
• Вы можете посмотреть температуру внутри корпуса в любой момент, для мониторинга состояния реле.
• Вы можете заблокировать кнопки управления реле, чтобы никто случайно не изменил параметры его работы.
• Вы можете отключить экраны реле в режиме ожидания, чтобы комфортно использовать реле в жилом помещении. В случае аварии на какой-либо из фаз, экран будет мигать.
• Дополнительная безопасность защищаемого оборудования.
• В реле ZUBR D6 red реализованы новые функции, использование которых дополнительно предупредит выход из строя защищаемой техники за счет уменьшения повторных срабатываний реле:
  • регулируемое максимальное количество срабатываний защиты подряд.
  • регулируемый гистерезис по напряжению.

Журнал аварийных срабатываний

Журнал способен хранить в энергонезависимой памяти 99 последних аварийных срабатываний (например, напряжение при отключении реле или срабатывание термозащиты). Чтобы оценить состояние и качество вашей электросети, вы можете сбросить журнал вручную.
Так можно проанализировать характер и частоту аварий за определенный промежуток времени. Журнал также сбрасывается при изменении режима работы реле (однофазной и трехфазной нагрузки).

Технические характеристики ZUBR D6 red

• Категория продукции: Реле напряжения
• Тип реле: Поляризованное
• Сеть: Трехфазная
• Ток, А: 3х63
• Способ монтажа: На DIN-рейку
• Количество фаз:3 ф. (230/380 Вольт), 1 ф. (230 Вольт)
• Термозащита: Есть
• TrueRMS: Есть
• Проф. задержка отключения: Есть
• Нижний предел напряжения: 120-210 В
• Верхний предел напряжения: 220-280 В
• Номинальная мощность нагрузки: 3 x 13 900 ВА
• Время отключения нагрузки при снижении напряжения: 0,1-10,0 с (>120 В), не более 0,04 с (<120В)
• Время отключения нагрузки при превышении напряжения: не более 0,04 с
• Время задержки включения нагрузки:3-600 с. Перекос (асимметрия) фаз:10-80 В
• Время отключения при перекосе фаз: 0-30 с
• Напряжение питания: 3 х 100–420 В ~ 50 ГцМасса:0,43 кг ±10%
• Габаритные размеры (Ш х В х Г): 106 х 85 х 66 мм
• Количество коммутаций под нагрузкой, не менее: 10 000 циклов
• Количество коммутаций без нагрузки, не менее: 500 000 циклов
• Степень защиты по ГОСТ 14254: IP20
• Мощность, ВА: больше 10 000

Комплект поставки:

• Реле - 1 шт.
• Гарантийный талон - 1 шт.
• Инструкция и техпаспорт - 1 шт.
• Упаковочная коробка - 1 шт.

Схемы подключения

Для корректной работы реле напряжения ZUBR D6 достаточно подключить нейтраль на одну из нулевых клемм реле (4 или 8).

Общая схема подключения реле

Вариант подключения 1

Схема 1. Вариант подключения с УЗО, автоматического выключателя с транзитом нуля через устройство до трехфазной нагрузки.

Вариант подключения 2

Схема 2. Вариант подключения с УЗО, автоматического выключателя с транзитом нуля через устройство до трех однофазных нагрузок (потребителей).
