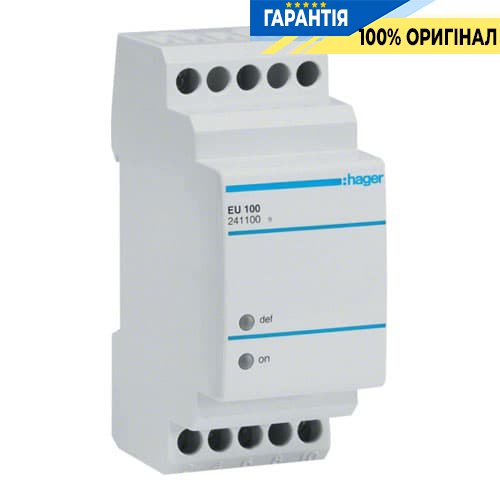

Реле контролю напруги Hager 1-фазне EU100

Докладний опис реле контролю напруги Hager EU100

— Реле контролю напруги Hager 1-фазне, Vmin=0.75Vn, Vmax=1,2Vn
— Реле контролю призначене для контролю напруги в мережах, де спостерігаються коливання напруги, що може привести до відмови обладнання і приладів.
— Umin = 0,75 Un, Umax = 1,2 Un (ці значення не змінюються).
— Час реакції на аварію - 200ms
— Час перемикання контактів в номінальний режим (повторне включення після аварії ) через 5 або 10 хв. за вибором (при встановленій перемичці між контактами 5 і 9 див. малюнок t = 5 хв, без перемички t = 10 хв.).
— Усі реле контролю виготовляються з одним перемикаємим контактом (250 В, 8 А) для повідомлення про аварію.
— Діоди LED: ON - робота, Def - аварія.

При падінні або зростанні напруги мережі вище зазначеного рівня, реле відключить споживача від мережі на час, вказаний перемикачем затримки часу, 5 або 10 хвилин, і почне блимати індикатор аварійного стану. Після закінчення часу затримки реле перевірить рівень напруги і, якщо напруга буде відповідати нормі, замкне контакти (6 і 2). Якщо після закінчення часу затримки напруга не відповідає нормі, індикатор аварійного стану почне постійно світитися.При відновленні напруги реле автоматично замкне контакти (6 і 2).

Примітка: При підключенні реле до мережі почне блимати індикатор аварійного стану, так як реле сприймає підключення до мережі як стрибок напруги і розмикає контакти (6 і 2) на час затримки. Після закінчення часу затримки реле перейде в нормальний стан.

Технічні параметри

— Напруга живлення: ~ 230 В 50/60 Гц
— Потужність: 3 ВА
— Робоча температура: -20 +55 °С
— Ступінь захисту IP від пилу та вологи: IP20
— Потужність контактів: 8 А ~ 250 В

Артикул товару: EU100
