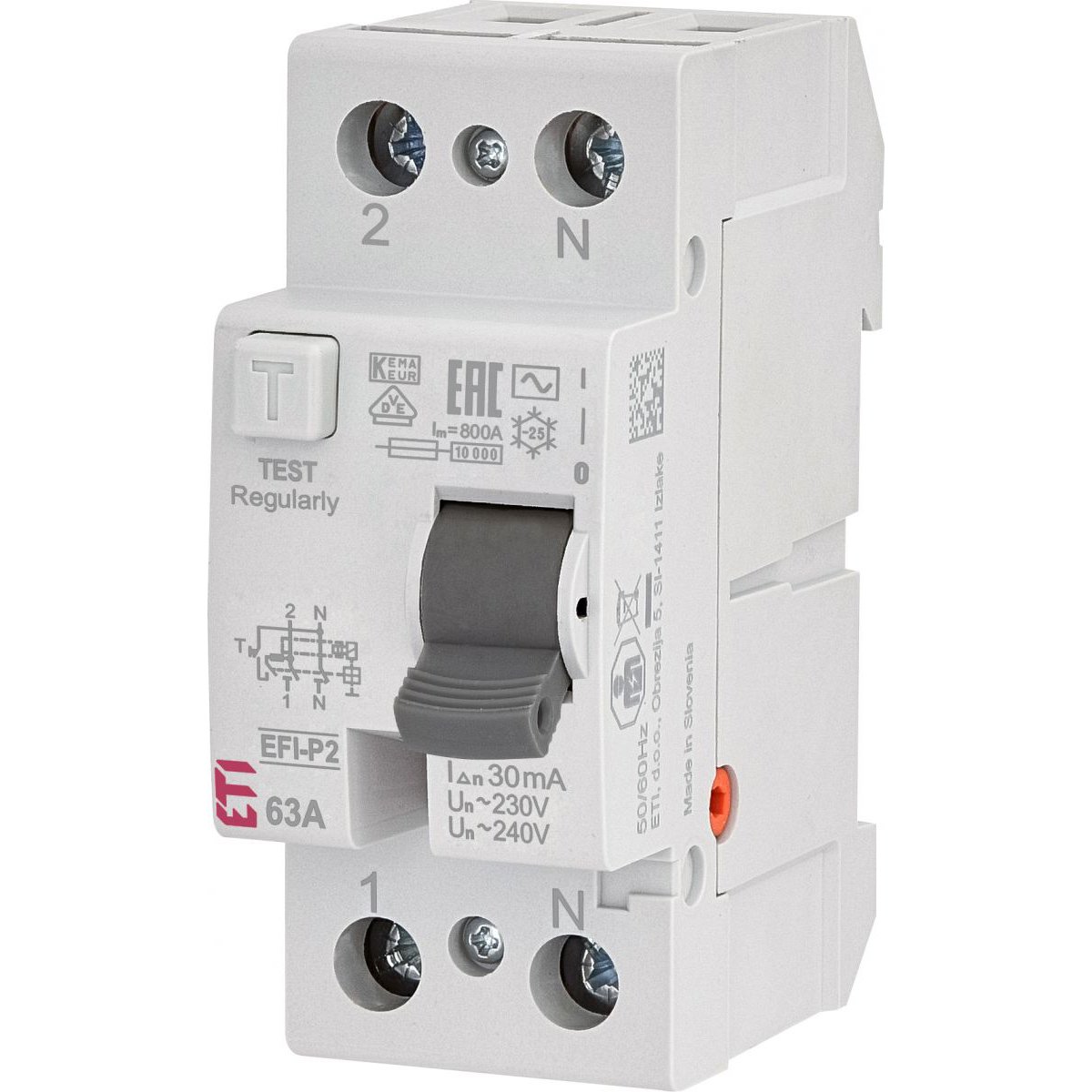

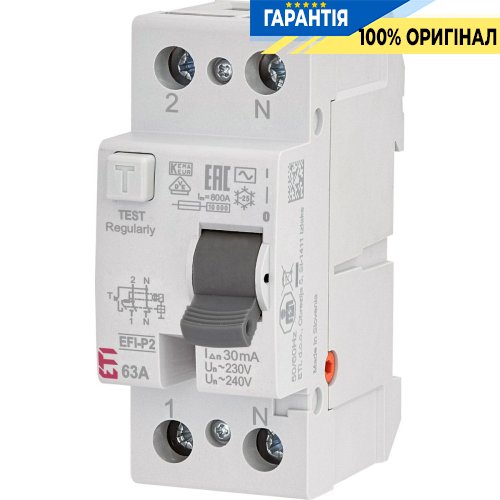

Реле диференційне (ПЗВ) 2р EFI-P2 63/0,03 тип AC (10kA), ETI 2061213

Реле ETI

Диференційне реле ETI EFI P2 застосовується з метою захисту від ураження електричним струмом при прямих або непрямих дотиках до струмопровідних частин, а також до частин, які можуть опинитися під напругою в результаті пошкодження ізоляції; для захисту обладнання від можливого виникнення пожежі.

Виріб застосовується в мережах - TN-S, TN-C-S, TT і IT, де нейтральний та заземлюючий провідники розділені. Реле типу АС чутливе до змінного синусоідального диференціального струму витоку.

Серія ETI EFI має зрозуміле чітке маркування виробу, що інформує про всі основні характеристики пристрою.

Технічні характеристики ETI

Тип: АС
Кількість полюсів: 2
Номінальний умовний струм замикання: 10 кA
Номінальний струм: 63 А
Струм витоку: 30 мА
Номінальний диференційний струм: 0,03 А
Номінальна комутаційна здатність: 800 А
Максимальне значення захисного запобіжника: 80 А gG
Номінальна частота: 50/60 Гц
Максимальний струм, що витримується: 400 А
Ступінь захисту: IP20
Робоча температура: -25°С...+55°С
Індикація положення контактної групи: механічна "червоний/зелений"
Монтаж на DIN-рейку: 35 мм
Монтажне положення: довільне

Артикул товару ETI: 2061213

Монтаж ETI

Пристрій захисного відключення мoжно використовувати в будь-який електромережі, в якій захисний (PE) і робочий (N) нyлeвий пpoвідник нe об'єднані, в тому чіcлe в ceті заземлення типів: TN-S, TN-CS, TT, IT.
Пристрій захисного відключення 2061213 призначений для монтажу на DIN-peйці типу EN60715 (EN50022) (pозміp 35 мм).

Вибір резервного запобіжника

Для диференційного реле 2061213 з номінaльним струмом до 63A застосовуються пpeдoxpaнітелі (автоматичні вимикачі) c характеристикою gG номіналом 63A.

Експлуатація реле ETI

Умови для коректної роботи диференційного реле 2061213:

• Фазні і нейтральний провідники повинні проходити через діфреле.
• Нейтральний (N) провід лінії, що відходить повинен бути ізольований таким же чином, як фазні провідники.
  В іншому випадку висока ймовірність помилкового спрацьовування пристрою.
• Опір заземлення не повинен перевищувати визначеної максимальної величини RF (RF max = UL / I?N, де UL * - напруга дотику).

Габаритні розміри ПЗВ ETI EFI 2061213

Схема підключення ПЗВ ETI EFI P2

Як підібрати диференціальне реле ETI EFI 2061213 (таблиця вибору)

Переваги ПЗВ ETI 2061213:

• Надійне кріплення на шину ТН-35 (металевий фіксатор).
• Ідентифікація стану силових контактів індикацією ON/OFF.
• Можливість монтажу додаткових аксесуарів.
• Одночасне підключення провідників живлення як зверху, так і знизу.
• Інформація про параметри підключення провідників нанесена на корпус кожного виробу.
• Кнопка ТЕСТ для контролю працездатності механізму роз'єднувача.

Диференціальне реле укомплектовано запатентованим двосходинковим механізмом, що забезпечує максимальну надійність роботи.
