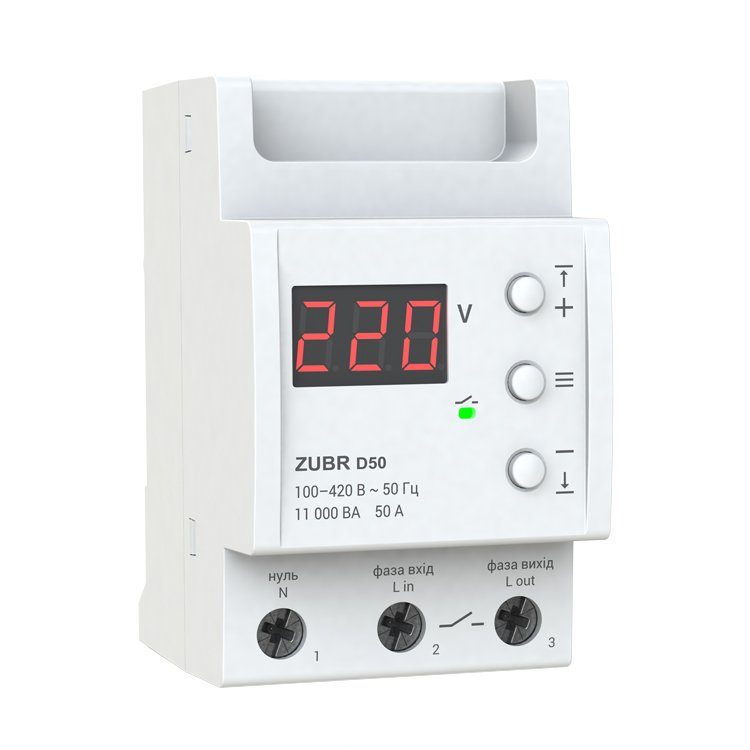

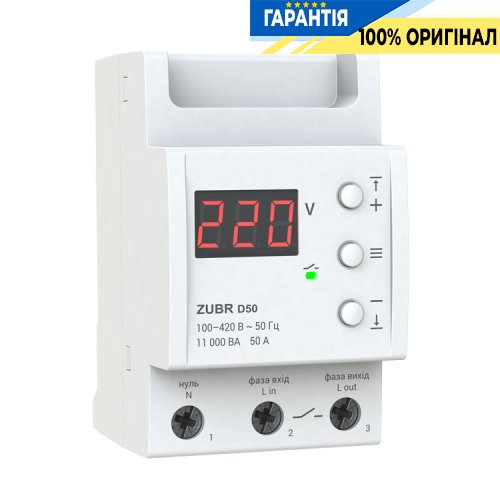

Реле напряжения ZUBR D50 - 1-ф, 50А

  • Реле напряжения ZUBR D50 - 1-ф, 50А
    • 8945
      1 376.00грн

    • Официальный дистрибьютор. Оптовые продажи. Обмен/возврат.
      Сотрудничество: Электрики, Дизайнеры, Строительные компании...!

      Консультации. Подбор аналогов. Просчет спецификации.
      Трудно выбрать электрику? Напишите нам — поможем!

      Скидки! При заказе от 1000 грн.
      Закажите на сумму свыше 1000 грн., и менеджер предоставит скидку!

      Оплата. Удобным для Вас способом!
      При получении, перевод на карту, безнал для физ. и юр. лиц!

      Гарантия. 12 месяцев от производителя.
      Предоставляем гарантию от производителя на срок 12 месяцев!

Описание и характеристики реле ZUBR D50

Реле напряжения ZUBR D50 предназначены для защиты оборудования от чрезмерных колебаний напряжения в сети.
Применяется в однофазных сетях переменного тока (230 В).
При наступлении аварийной ситуации реле отключает нагрузку.
Тип реле: Поляризованное.
Номинальное напряжение питания: 100–420 В.

Параметры реле Zubr

  • Тип монтажа: в щит на дин–рейку.
  • Тип сети: однофазная.
  • Диапазон регулировки выходного напряжения: 120–280 V.
  • Номинальный ток: 50 Ампер (11000 Вт).

Особенности реле Зубр

  • Задержка включения до стабилизации напряжения.
  • Запоминание аварийного напряжения в энергонезависимой памяти.
  • Корпус из негорючего поликарбоната.

Параметры настройки реле Zubr

  • Нижний предел напряжения: 120–210 В
  • Верхний предел напряжения: 220–280 В
  • Номинальная мощность нагрузки: 11 000 ВА (50А)
  • Время отключения нагрузки при снижении напряжения: не более 1,2 с
  • Время отключения нагрузки при превышении напряжения: 0,04 с
  • Номинальный ток нагрузки: 50 А (макс. 60 А в течение 10 мин.)
  • Время задержки включения нагрузки: 3–600 сек.

Настройка реле ZUBR D50

  • Для перехода по меню используйте среднюю кнопку.
  • Для изменения параметров используйте кнопки «+» и «–». Первое нажатие на кнопки вызывает мигание параметра, следующее – изменение.
  • Через 5 секунд после последнего нажатия кнопок происходит возврат к индикации напряжения сети.

Как настроить реле напряжения ЗУБР D50

Подключение к сети

Схема вариант 1

Упрощенная внутренняя схема реле и схема подключения.

Как подключить реле напряжения Zubr D50

Схема вариант 2

Схема подключения реле напряжения ZUBR D50 с автоматическим выключателем и УЗО.

Как подключить реле контроля напряжения Zubr D50

Схема вариант 3

Схема подключения реле напряжения и модульного контактора с обмоткой 230V.

Как подключить реле Zubr D50

Схема вариант 4

Схема подключение реле напряжения и контактора с обмоткой 380V.

Как подключить реле напряжения Zubr D50 с контактором

Дополнительные характеристики

  • Потребление тока: не более 86 мА
  • Сечение провода: не более 16 мм²
  • Масса: 0,21 кг ±10%
  • Габаритные размеры (Ш х В х Г): 53 х 85 х 70 мм
  • Количество коммутаций под нагрузкой, не менее: 100 000 циклов
  • Количество коммутаций без нагрузки, не менее: 1 000 000 циклов
  • Степень защиты: IP20

Комплектация

  1. Реле Zubr D50
  2. Гарантийное свидетельство
  3. Гарантийный талон
  4. Технический паспорт
  5. Инструкция
  6. Упаковочная коробка
  • Предложение: Standart
  • Назначение: Бытовое
  • Тип товара: Реле
  • Номинальный ток, А: 50
  • Сеть: 1 фаза
  • Номинальный ток коммутации: 50 А
  • Основные функции реле: Контроль напряжения
  • Место установки: В электрощиток
  • Номинальное напряжение, V: 220, 420
  • Контакт: 1НО
  • Верхняя граница отключения (Umах): 280
  • Нижняя граница отключения (Umin), V: 120
  • Сертификаты: Сертификация CE — европейское соответствие.
