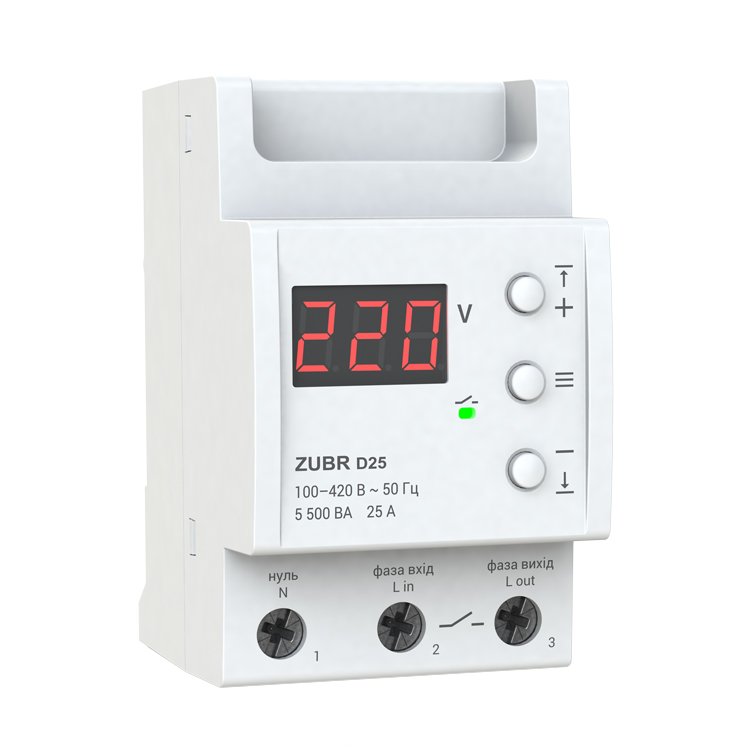

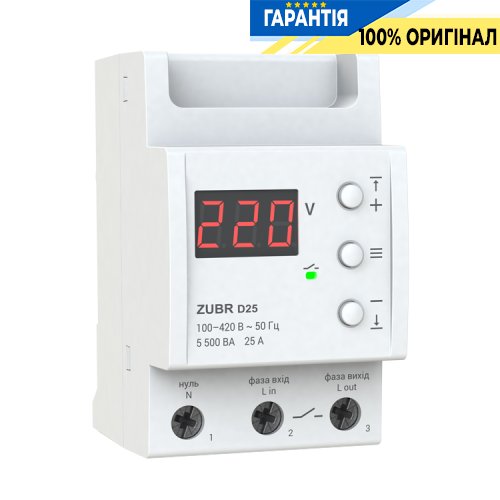

Реле напряжения ZUBR D25 - 1-ф, 25А

Описание и характеристики реле ZUBR D25

Реле напряжения ZUBR D25 предназначены для защиты оборудования от чрезмерных колебаний напряжения в сети.
Применяется в однофазных сетях переменного тока (230 В).
При наступлении аварийной ситуации реле отключает нагрузку.
Тип реле: Электромагнитное.
Номинальное напряжение питания: 100–420 В.

Параметры реле Zubr

• Тип монтажа: в щит на дин–рейку.
• Тип сети: однофазная.
• Диапазон регулировки выходного напряжения: 120–280 V.
• Номинальный ток: 25 Ампер (5500 Вт).

Особенности реле Зубр

• Задержка включения до стабилизации напряжения.
• Запоминание аварийного напряжения в энергонезависимой памяти.
• Корпус из негорючего поликарбоната.

Параметры настройки реле Zubr

• Нижний предел напряжения: 120–210 В
• Верхний предел напряжения: 220–280 В
• Номинальная мощность нагрузки: 5 500 ВА (25А)
• Время отключения нагрузки при снижении напряжения: не более 1,2 с
• Время отключения нагрузки при превышении напряжения: 0,01–0,03 с
• Номинальный ток нагрузки: 25 А (макс. 30 А в течение 10 мин.)
• Время задержки включения нагрузки: 3–600 сек.

Настройка реле ZUBR D25

• Для перехода по меню используйте среднюю кнопку.
• Для изменения параметров используйте кнопки «+» и «–». Первое нажатие на кнопки вызывает мигание параметра, следующее – изменение.
• Через 5 секунд после последнего нажатия кнопок происходит возврат к индикации напряжения сети.

Подключение к сети

Схема вариант 1

Упрощенная внутренняя схема реле и схема подключения.

Схема вариант 2

Схема подключения реле напряжения ZUBR D25 с автоматическим выключателем и УЗО.

Схема вариант 3

Схема подключения реле напряжения и модульного контактора с обмоткой 230V.

Схема вариант 4

Схема подключение реле напряжения и контактора с обмоткой 380V.

Дополнительные характеристики

• Потребление тока: не более 86 мА
• Сечение провода: не более 16 мм²
• Масса: 0,21 кг ±10%
• Габаритные размеры (Ш х В х Г): 53 х 85 х 70 мм
• Количество коммутаций под нагрузкой, не менее: 100 000 циклов
• Количество коммутаций без нагрузки, не менее: 1 000 000 циклов
• Степень защиты: IP20

Комплектация

1. Реле Zubr D25
2. Гарантийное свидетельство
3. Гарантийный талон
4. Технический паспорт
5. Инструкция
6. Упаковочная коробка
