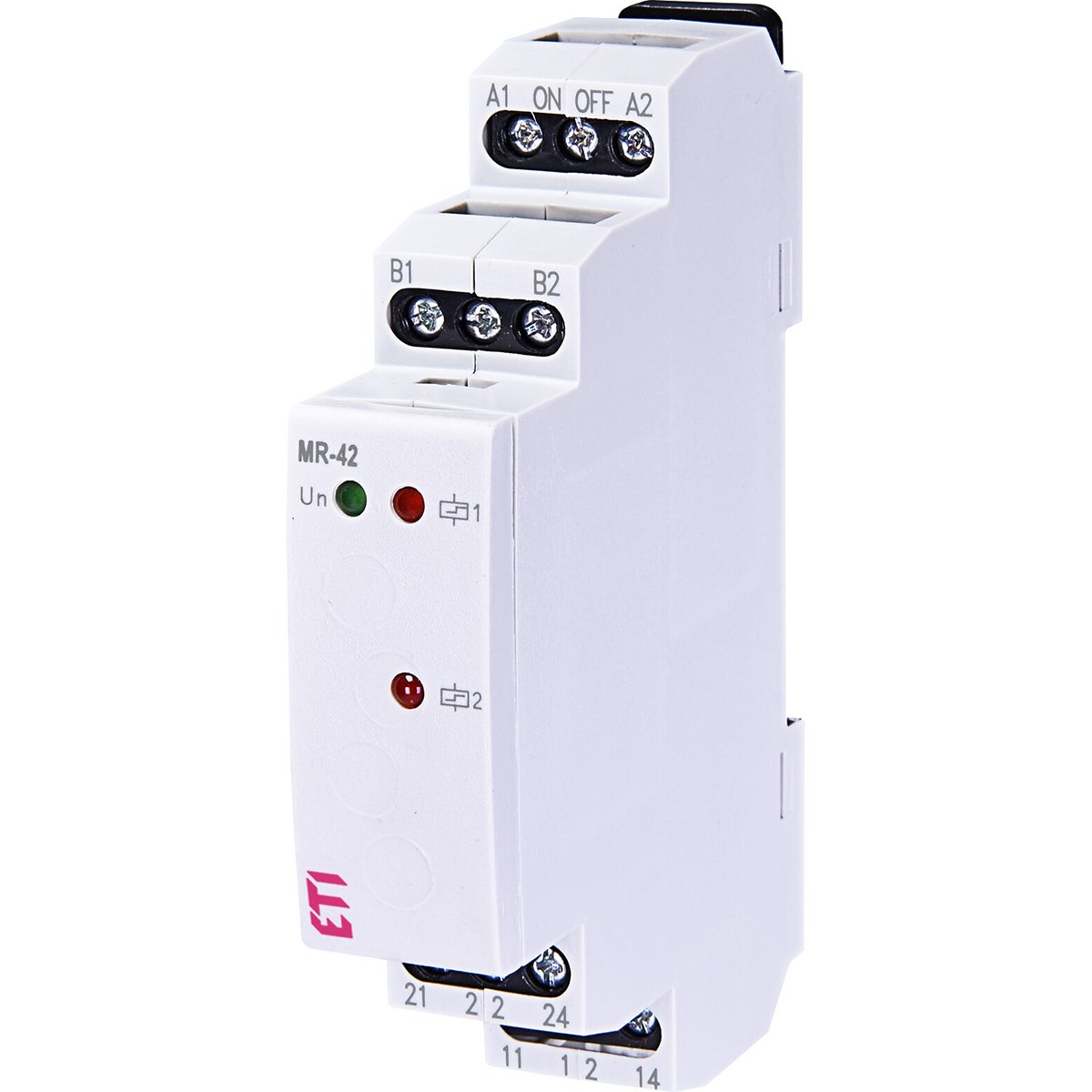

Импульсное реле с функцией "память" MR-42 230V AC (2x16A AC1) ETI 2470095

  • Импульсное реле с функцией "память" MR-42 230V AC (2x16A AC1) ETI 2470095
    • 9697
      1 709.90грн

    • Официальный дистрибьютор. Оптовые продажи. Обмен/возврат.
      Сотрудничество: Электрики, Дизайнеры, Строительные компании...!

      Консультации. Подбор аналогов. Просчет спецификации.
      Трудно выбрать электрику? Напишите нам — поможем!

      Скидки! При заказе от 1000 грн.
      Закажите на сумму свыше 1000 грн., и менеджер предоставит скидку!

      Оплата. Удобным для Вас способом!
      При получении, перевод на карту, безнал для физ. и юр. лиц!

      Гарантия. 12 месяцев от производителя.
      Предоставляем гарантию от производителя на срок 12 месяцев!

Импульсные реле ETI MR-42 используются для управления оборудованием с помощью импульсных сигналов.
При каждой подаче импульса происходит изменение положения контактной группы.
Функции реле MR-42 позволяют управлять двумя контактными группами.

Особенности:

  • Напряжение питания: AC 230 V;
  • Сохраняет в памяти текущее состояние контактной группы при исчезновении питающего напряжения, а после восстановления питания реле возвращает контакты в состояние, в котором они были до отключения;
  • MR-42: возможность выбора: параллельная работа 2-х контактных групп или шаговое реле.

Технические характеристики:

  • Количество функций: 2
  • Клеммы питания/управления: A1 - A2 / A1 - ON/OFF
  • Номинальное напряжение: (230V) AC 230V (50-60Гц)
  • Количество контактов: 2P опрокидывающегося контакта
  • Номинальный ток: 2 x 16A/AC1
  • Коммутирующая мощность: 4000VA/AC1, 384W/DC
  • Коммутирующее напряжение: 250V AC1 / 24V DC
  • Мощность управляющего входа: AC 0.53 VA (AC 230 V)
  • Возможность подключения нагрузки между А2-ON/OFF: да
  • Возможность подключения светодиодов: (AC 230 V, max.20шт.) - да
  • Длительность управляющего импульса мин. 25 мс/макс. :неограниченное
  • Рабочий диапазон температур: -20...+55o C
  • Номинальное импульсное напряжение Uimp: 4 kV (питание-выход)
  • Сечение проводников: 2,5 мм2
  • Механический/электрический ресурс: 3x107 / 0.7x105
  • Размеры: 90 x 17,6 x 64 мм
  • Соответствие стандартам: EN 61812-1, EN 61010-1

Схема

Как подключить импульсное реле ETI MR-42 2470095

Подключение

Как подключить реле ETI MR-42 2470095

  • Предложение: Professional, Standart
  • Особенности: Модульный, Управление контактом в бистабильном режиме, Управление контактом в моностабильном режиме
  • Тип: Реле, Реле импульсное, Шаговое реле
  • Ток катушки управления: AC (переменный ток)
  • Положение контактов: 2 ПК
  • Оборудование: Импульсное реле, Реле, Шаговое реле
  • Номинальный ток коммутации: 16 А
  • Функциональность: Управление контактом в бистабильном режиме, Управление контактом в моностабильном режиме
  • Принцип коммутации: Электромеханическое
  • Резервное питание: Нет
  • Место установки: DIN-рейка
  • Доп. контакты: Нет
  • Вес, кг: 0.085
  • Напряжение катушки управления (AC): 230V (AC)
  • Номинальное напряжение, В: 230
  • Тип напряжения: Переменный ток
  • Сертификаты: Сертификация CE — европейское соответствие.
