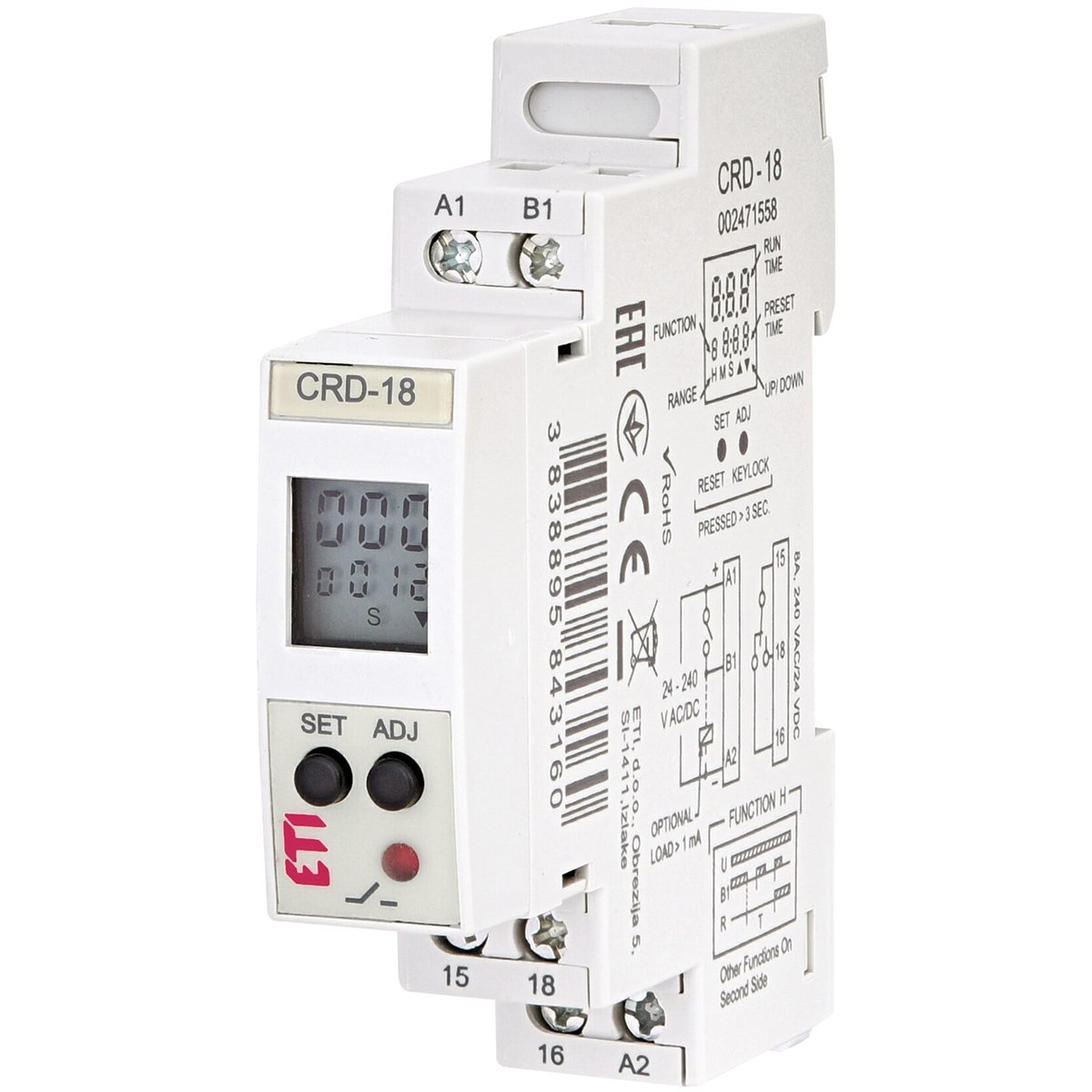

Многофункциональное цифровое реле времени CRD-18 (24-240V AC/DC, 1x8A AC1) ETI 2471558

Многофункциональное цифровое реле времени СRD-18 с ЖК-дисплеем – предназначено для универсального использования в схемах автоматизации, управления и обеспечения задержки вкл./выкл. нагрузки.
Реле оснащено ЖК-дисплеем (без подсветки), который позволяет установить время обратного отсчета и отследить значение оставшегося времени или времени. Есть возможность параллельного подключения нагрузки (контактора, лампы и т.п.) между клеммами А1-В1.

Особенности:

• 18 функций:
  – 4 функции, управляемые напряжением питания
  – 14 функций, управляемых входом „В1”
• Временной диапазон: от 0,1 до 999 часов.
• Универсальное питание 24-240 V AC/DC 50-60 Hz.
• Ширина модуля 175 мм.
• При исчезновении напряжения настройки сохраняются.
• Защита от несанкционированного доступа (функция блокировки клавиш).

Технические характеристики:

• Количество функций: 18
• Клеммы питания: А1 - А2
• Клеммы управления: А1 - B1
• Напряжение питания: Ue 24-240 V AC/DC 50 - 60 Hz (±2 Hz)
• Допустимые отклонения питающего напряжения: (-15%; +10%) Ue
• Временной диапазон: 0,1 с – 999 часов.
• Отклонение настроек времени: ±5% от шкалы.
• Количество контактов: 1CO (1 опрокидывающийся).
• Материал контакта: AgNi
• Коммутирующая мощность Ie AC: AC-1: 8A (Ue: 240 V); AC-15: 3,0/1,5A (Ue: 120/240 V); DC: DC-1: 8A (Ue: 24 V); DC-13: 2,0/0,22/0,1A (Ue:24/125/250 V).
• Длительность управляющего импульса (min.): 40 мс.
• Время перезагрузки (max.): 200 мс.
• Время износа (max.): 20 мс (DC high); 40 мс (AC high); 100 мс (low).
• потребление мощности AC: 0,5 VA (24/48 V); AC/DC: 4 VA (110-265 V).
• Электрический ресурс: 1 х 105
• Механический ресурс: 2 х 107
• LED индикация: красный LED – индикация состояния выхода
• Частота коммутаций при In (max.): 1800 цикл/час.
• Импеданс управляющего импульса: 300 kΩ
• Номинальное импульсное напряжение (питание - выход) Uimp: IEC 60947-5-1: 2 kV (цикл испытаний IV).
• Рабочий диапазон температур: -10°C...+55°C.
• Температура хранения: -20°C...+65°C.
• Допустимая влажность: 95% Rh без образования конденсата.
• Размеры: 17,5 х 85 х 76 мм (1 модуль).
• Вес: (без упаковки) 85 г.
• Материал корпуса: термопластик; класс горючести UL94 V-0
• Степень защиты: IP20 (для клемм), IP30 (корпус).
• Степень загрязнения: II.
• Сопротивление изоляции UL 508: >2000 MΩ.
• Монтаж: дин-рейка ТН 35.
• Соответствие стандартам: EN 61812-1:2011; CE, RoHS
